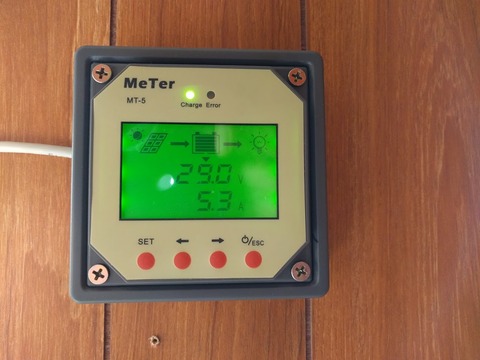

先週、3系統のソーラーパネル感の逆流を防止するためのダイオードを組み込むという改良を行ったのだが、今日の午前中にメーターの数字を確認してみた。

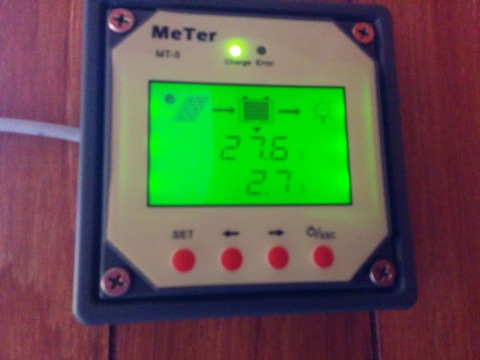

 末尾にダイオードをつける前の数値を掲載するが、予想外の効果だった。つける前は3A前後だったものが、つけたあとは最大5A前後になっている。実は、使用しているポンプのモーターは24∨3.6Aのものであり、つける前のレベルだとなかなかバッテリーの充電には回らなかったとみえる。ただ、5Aとしても百数十Wだから、100Wのパネル6枚を並べている割には低いように思う。その辺りは引き続き考えてみたい。

 なお、使用したダイオードはショットキーバリア・ダイオード(1200∨20A)という高圧高電流対応のものだが、今調べたところでは逆方向の漏れ電流は他に比べて大きいと書いてあった。まあ、効果が大きいのでよしとしよう。
